スバルサンバーのエアバック警告灯が消えないので原因を探ってみた…その１

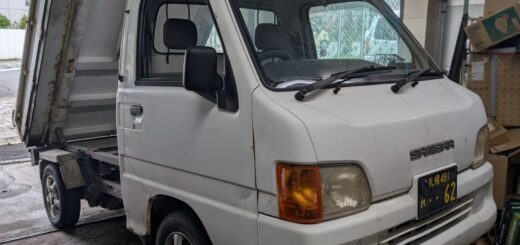

再び、サンバーダンプ案件ですw
「エアバックの警告灯が たまに消えないことがあったんだけど、最近は ずっと点きぱなし…何だべ？」
とのことw
電気系統の不具合原因を探すのは嫌いじゃないけど、エアバックはねぇ～…
他のコトなら、正常に動作したら正解だけど、エアバックは動作させる訳にいかないしwww
まぁ～安全第一で、できるトコから探ってみましょう♪
通常は エンジンを掛けると、コンピューターが各パーツの正常を確認して、問題なければランプが消える仕組みですよね？！
エアバック関連のパーツ図が手に入ったので、配線図がわりにwww
各名称(赤文字）は適当に命名しましたw
上から順に診てみます。
バッテリーを外して、数十分放置後、エアバックを取り外す。
エアバックにテスターを当てる訳にはいかない（微電で爆発！かも？）ので車体側に3.3Ωの抵抗をかまして、いわゆる「エアバックキャンセラー」代わりにｗ
この状態で一旦バッテリーを繋ぎ、エンジンを掛ける。
これで消えれば、エアバック自体の不良ですね？
結果は…消えませんwww
ということは エアバックは正常（と仮定して）、エアバック～ハンドルコラム間のコネクターを外して、導通をチェック♪
正常ですw
ハンドルを外して、さらに配線を追っかけます。
軽とは言え、手では抜けないので（当たり前か？）ハンドルプーラーで、クイっ、クイっ、ゴン！
「ステアリングスパイラルケーブル」と呼ぶのかな？！
ハンドルをクルクルしても、線が切れないように、柔らかく、薄いケーブルが、丸まって入っているらしい。
当然「曲げても大丈夫」な配線だけど、長年使っていると、劣化は免れなく、断線する場合も？！
オーディオ機器やCNC機器でも可動部分に接続されている「フレキシブルケーブル」も、劣化による断線が原因の故障って、結構多いですよね？
なので、この部分が一番怪しい予感…というか、むしろ期待…www
「ステアリングスパイラルケーブル」の車両側はコラムカバーを外すと、コネクターががあったので、この間で導通チェックするが…問題なしwww
次は…センサーを診てみます。
運転席側は足元を除くと奥に見えました。
助手席側は…発煙筒のすぐ横に付いていました♪
で、真ん中は…これも灰皿の下位から覗き込むと見えましたが…非常～に外し辛い状態で…後回しにwww
左右のセンサーを外して、抵抗値をチェック。
両方同じ値だったので、多分、問題なし。
ん～？？？
一応、センターコンソールを外して、コントロールユニットの姿を確認するものの、これが異常か？正常化？は調べようがないけど…www
ということで、消去法で考えると、中央のセンサーか？コントロールユニット自体の故障か？ってトコかな？
ん～どうしようかな？
少し考えますwww
